Tasselli per Pannelli Sandwich: Caratteristiche e Utilizzo

Nel fissaggio di lamiere, pannelli coibentati o altro genere di coperture, si rende necessario l'utilizzo di viteria e accessori dedicati, da valutare in base ai relativi supporti. Per il fissaggio di lamiera e coperture sono disponibili viti e tasselli speciali, viti mordenti e autoperforanti, anche in acciaio inox, oltre ad una vasta gamma di accessori per lattoneria.

Materiali da costruzione diversi richiedono soluzioni di fissaggio su misura, specifiche per il substrato. Per scegliere la soluzione di fissaggio migliore è importante considerare il materiale da costruzione, modalità di fissaggio e il substrato.

Tipologie di Fissaggi per Pannelli Sandwich

Esistono diverse tipologie di fissaggi progettati specificamente per l'utilizzo con pannelli sandwich:

• Viti mordenti: Chiamate anche tirafondi per travi in legno, sono speciali viti per legno a testa esagonale impiegate per fissaggi su legno, pannelli truciolari e in carpenteria.
• Viti mordenti autoforanti: Disponibili in acciaio cementato o acciaio INOX, con testa esagonale e falsa rondella piatta.
• Vite mordente Kovervit: Specifica per fissaggi su ferro di lamiere di copertura e facciate metalliche prefabbricate.
• Vite mordente Kovervit AA: Per fissaggi su legno, legno lamellare, pannelli truciolari e lamiere sottili.
• Viti per cemento: A doppio filetto, con una parte autofilettante per calcestruzzo e una parte con filetto MA metrico.
• Vite per cemento autofilettante: Con testa cilindrica e impronta Torx, ideale per fissaggi passanti.
• Chiodi rullati: Utilizzati per il fissaggio di lamiere ondulate su legno. Oltre alle classiche viti mordenti da utilizzare su supporti in legno è possibile optare semplicemente sui chiodi rullati autofilettanti.

Accessori per il Fissaggio di Pannelli Sandwich

Oltre alle viti, sono disponibili diversi accessori che migliorano la tenuta e la durabilità dei fissaggi:

• Rondelle romboidali: Zincate, per fissaggi di lamiere grecate ed ondulate, anche con guarnizione di espanso in EPDM.
• Rondelle coniche (guarnizioni ad ombrello): Da abbinare a viti mordenti nel fissaggio di pannelli e o coperture grecate. Nel fissaggio delle coperture, pannelli coibentati o finto coppo, oltre alle viti e gli accessori indispensabili per un'installazione a regola d'arte, suggeriamo le rondelle con guarnizione di tenuta in EPDM, chiamate anche rondelle ad ombrello.
• Viti bimetalliche autoforanti con rondella inox: Ideali per il montaggio di impianti fotovoltaici.
• Barrette filettate: Zincate, utilizzate per il fissaggio di coperture. La parte terminale che rimane al di fuori della copertura va ripiegata su se stessa formando un gancio.

Tasselli Speciali per Diversi Materiali

È importante scegliere il tassello giusto in base al materiale di costruzione:

• Tassello a espansione universale: Composto da diverse alette o lamelle di nylon. Una volta inserito, con l'avvitamento le alette vengono premute contro il foro, rendendo l'insieme solidale.
• Tassello da battere: Viene inserito con il martello nel foro del giusto diametro battendo direttamente sulla vite che, bloccandosi, lo rende solidale con il supporto.
• Prigioniero a espansione: Identico come principio di funzionamento a un tassello a espansione, il prigioniero a espansione differisce per la sua resistenza meccanica. Riservato ai carichi pesanti, e utilizzato preferibilmente nel calcestruzzo, il prigioniero a espansione è composto da un bullone, un dado e una rondella. Una volta inserito nel foro, il serraggio del dado spinge il bullone nel foro e lo rende solidale con il supporto. Qualunque sia il carico, i prigionieri a espansione extra lunghi sono preferiti nei materiali pieni friabili.
• Tasselli per cartongesso: In nylon o spesso bimateriale, questo tassello è adatto al fissaggio di oggetti leggeri nel cartongesso. Adatto a supporti cavi e teneri, e raccomandato in particolare per il cartongesso, il tassello da avvitare autoperforante viene installato avvitandolo nel muro. È la filettatura esterna che lo rende solidale con il supporto. L'avvitamento della vite fa inoltre allargare leggermente l'interno del tassello, aumentando così la rigidità dell'insieme.
• Tassello autofilettante: Variante del tassello autoperforante, il tassello autofilettante è specifico per il cartongesso. Ha un'aletta che si ripiega contro il supporto come il tassello ad ancora.
• Tassello ad ancora: È un tassello utilizzato principalmente per fissaggi al soffitto. Il tassello ad ancora è composto da una vite e diverse alette di metallo con molle. Una volta inserito in un foro e dopo aver attraversato il supporto, le molle del tassello ad ancora rilasciano le alette che si bloccano così contro la parte posteriore del supporto. L'avvitamento rende l'insieme solidale. Lo svantaggio principale del tassello ad ancora è che è necessario praticare un grande foro per permettere all'intero meccanismo di passare attraverso il supporto.
• Tassello Molly: Molto conosciuto nel settore edile, il tassello Molly è un tassello metallico costituito da una vite e da un corpo deformabile ad alette. Per installarlo, è necessario utilizzare una pinza speciale per tasselli. Tipi di tasselli per pareti con intercapedine e in cartongesso.
• Ancoraggio chimico: L'ancoraggio chimico è un sistema di fissaggio composto da un tassello a retino, chiamato anche calza, una resina e un indurente. È sufficiente poi inserire la vite o il prigioniero e aspettare che la resina indurisca per rendere l'insieme rigido.

Ancoraggi per Facciate EJOT®

Gli ancoraggi per facciate EJOT offrono una vasta gamma di lunghezze (50 - 360 mm) e sono caratterizzati da una profondità di montaggio particolarmente bassa.

Campi di applicazione:

• Sistemi di facciata
• Staffe metalliche per pareti
• Sottostrutture in legno
• Scale e ringhiere
• Sistemi di tubazioni e controsoffitti

Sistemi di Fissaggio per Pannelli Honeycomb - Sandwich

I pannelli honeycomb e sandwich giocano un ruolo cruciale nella costruzione moderna, garantendo stabilità, leggerezza e sicurezza. Sono costituiti da due strati resistenti, detti pelli, che possono essere realizzati in alluminio, carbonio, lapidei, acciaio, fibra di vetro o altri materiali.

Le pelli sono distanziate tra loro da un elemento connettivo che prende il nome di core: la struttura così composta ha un comportamento statico notevolmente migliore delle singole parti da cui è costituita. Il core formato da un materiale leggero e poco resistente permette di distanziare le pelli, composte di materiale nobile e di spessore ridotto.

Tassello FID per Pannelli Isolanti

Il tassello FID è specificamente progettato per il fissaggio su pannelli isolanti, consentendo l'installazione senza ponte termico. È adatto per il fissaggio di installazioni senza ponte termico su pannelli isolanti.

Caratteristiche del prodotto:

• Gli oggetti da fissare possono essere installati senza ponte termico.
• La geometria del FID permette un'installazione semplice, senza preforatura, in strati sottili di intonaco, risparmiando così una fase dell'installazione.
• Il FID 50 è utilizzato in pannelli isolanti sottili a partire da 50 mm. Il FID 90 è utilizzato in pannelli isolanti più spessi e può sopportare carichi più alti.
• L'impronta per l'inserto permette l'installazione con avvitatore, garantendo così un montaggio veloce ed economico.

Funzionamento:

• Il FID può essere installato nel pannello isolante con un avvitatore elettrico o a mano.
• La speciale spirale filettata ricava la sua sede nel pannello isolante.
• Gli oggetti sono fissati con una vite da 4,5 mm per il FID 50 e con una vite da 6 mm per il FID 90.
• L’ingresso d’acqua nell’isolamento può essere prevenuta sigillando il collarino del fissaggio con un sigillante idoneo dopo l’installazione non passante.

Si raccomanda di eseguire un preforo da 6 mm in sistemi compositi di isolamento termico esterno (ETICS) con intonaco.

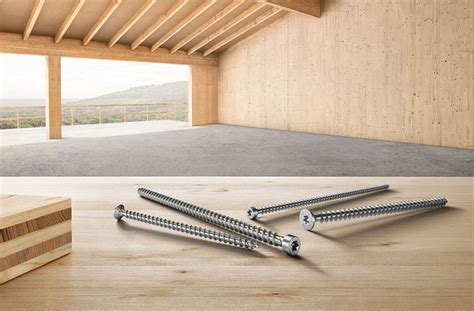

Carpenteria in Legno e Sistemi di Fissaggio

Per carpenteria in legno intendiamo qualsiasi tipo di lavorazione inerente gli elementi strutturali lignei, dalla palazzina multipiano a un ponte o una grande struttura, incluso l’utilizzo delle connessioni metalliche. Il mercato dell’edilizia in legno ha registrato una crescita costante negli ultimi anni. Ciò è riconducibile ai vantaggi legati a questo tipo di costruzioni.

Poi vi è il rispetto dei principi della sostenibilità, un tema estremamente attuale che inciderà in maniera profonda anche sul mercato delle costruzioni in legno. Un altro aspetto è la competitività dei costi di costruzione, infatti realizzare un edificio in legno vuol dire dedicarsi alla prefabbricazione che viene fatta in stabilimento e ciò comporta un minor tempo passato in cantiere, che incide in maniera positiva sul contenimento dei costi.

Progettisti, costruttori e clienti hanno in mano tutti gli elementi per poter scegliere e analizzare i benefici di ciascuna di queste tecnologie e prendere decisioni in base alle necessità.

I prodotti per strutture in legno hanno molte caratteristiche uniche che garantiscono la durata nel tempo. Il moderno metodo di applicazione del rivestimento lo rende estremamente durevole e resistente ai danni meccanici, che è particolarmente importante durante il montaggio.

Ge.Sa. ha iniziato le storia delle sue produzioni con i sistemi di fissaggio autoperforanti in acciaio, i quali consentono connessioni veloce ed efficienti. Le specificità del fissaggio vengono poi combinate con quelle del materiale sempre su esigenza del cliente. La vite per calcestruzzo JC6-D è realizzata in acciaio inox A4 resistente alla corrosione e presenta una punta in acciaio al carbonio. È adatta sia per calcestruzzo fessurato che non fessurato, sia in copertura che in parete.

La speciale geometria del filetto di sostegno e la rondella di tenuta in acciaio inox premontata garantiscono una protezione ottimale contro l'umidità e gli agenti atmosferici. L'eliminazione dei profili di supporto significa che non è più necessario produrre, trasportare e assemblare in cantiere centinaia di metri di profili o listelli, con un conseguente risparmio di risorse e una significativa riduzione dei tempi di installazione.

Tabella Riepilogativa Tipi di Tasselli

Attraversamenti con Tasselli in Parete REI 120

In caso di attraversamenti con tasselli in parete REI 120, è fondamentale eseguire una valutazione approfondita per garantire che l'intervento non comprometta la sicurezza strutturale, il comportamento termico e le caratteristiche di resistenza al fuoco del sistema.

Si consiglia di chiedere una consulenza aggiuntiva al produttore del pannello sandwich per ottenere indicazioni specifiche sulla possibilità di eseguire forature senza compromettere le proprietà del sistema. Altrimenti, nel caso in cui non sia possibile eseguire tale intervento, sarà necessario ancorare direttamente sul calcestruzzo, previa esecuzione di un taglio e ripristino del pannello sandwich.
