Struttura e Caratteristiche dei Pannelli Sandwich: Una Definizione Dettagliata

I pannelli sandwich rappresentano una soluzione moderna ed efficace per l'isolamento termico e acustico in diversi settori, dall'edilizia alla comunicazione visiva. La loro struttura composita, simile a un sandwich, offre vantaggi significativi rispetto ai materiali tradizionali.

Cos'è un Pannello Sandwich?

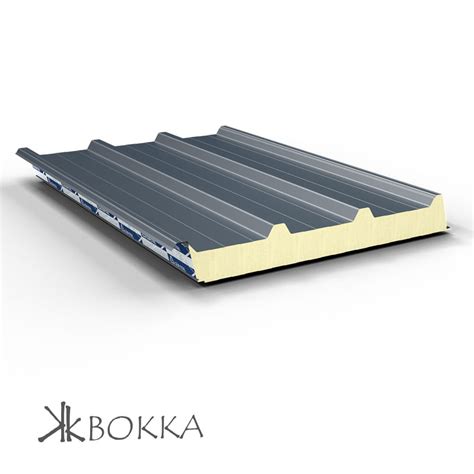

La definizione comune di pannello sandwich descrive in modo chiaro ed inequivocabile la sua struttura: una composizione di due strati resistenti che racchiudono al loro interno un elemento chiamato anima, proprio come un sandwich con due fette di pane e un ripieno.

La struttura così composta vanta un comportamento statico di gran lunga migliore rispetto alle singole parti che la compongono. Le tre parti divise non hanno infatti le proprietà che assumono quando sono unite in un pannello.

Componenti Principali

• Strati esterni: Realizzati in materiali resistenti come metallo (acciaio, alluminio), legno o plastica, offrono protezione e supporto strutturale.
• Anima interna: Costituita da materiale isolante come polistirene espanso (EPS), polistirene estruso (XPS), poliuretano (PUR) o lana minerale, garantisce l'isolamento termico e acustico.

Vantaggi dei Pannelli Sandwich

L'impiego dei pannelli sandwich offre numerosi vantaggi, rendendoli una scelta ideale per diverse applicazioni:

• Costo basso: Rispetto ad altre soluzioni, i pannelli sandwich possono risultare più economici.
• Leggerezza: La facilità di trasporto è data dalla loro leggerezza.
• Alta resistenza: Resistenza ad usura e ad agenti atmosferici.
• Facilità e rapidità di montaggio: Installazione semplice e veloce.
• Caratteristiche meccaniche: Resistenza a sollecitazioni e sforzi.
• Impermeabilità: Protezione contro infiltrazioni.
• Isolamento termico ed acustico: Ottimizzazione del comfort abitativo.
• Lunga durata nel tempo: Minima necessità di manutenzione.
• Versatilità: Adattabilità a diverse forme e progetti.
• Estetica: Materiali di rivestimento che simulano diversi effetti (pietra, legno, lamiera, ecc.).

Si può quindi affermare che i pannelli sandwich riescono a garantire un elevato isolamento termico e acustico, hanno un’elevata resistenza meccanica alle sollecitazioni, sono facili da lavorare, da trasportare e da posare in opera.

Materiali Utilizzati nei Pannelli Sandwich

La scelta dei materiali per la composizione dei pannelli sandwich è fondamentale per determinarne le caratteristiche e le prestazioni. Tra i materiali più utilizzati troviamo:

Polistirene Estruso (XPS)

Il polistirene (noto più comunemente come polistirolo) è annoverato tra i materiali più utilizzati nel settore edile, grazie alla sua straordinaria versatilità e alle sue eccellenti caratteristiche tecniche.

Tra le tipologie di polistirene vi è il polistirene espanso estruso (XPS) che trova prevalentemente impiego come materiale isolante per l’involucro degli edifici. Il termine estruso fa riferimento al suo processo produttivo; processo il cui prodotto è un materiale dotato di una bassa conducibilità, un’elevata resistenza alla compressione e una totale impermeabilità all’acqua.

Queste proprietà rendono il polistirene espanso estruso ideale per l’applicazione in ambienti umidi o a contatto diretto con il terreno e nella realizzazione di pannelli sandwich isolanti, comunemente utilizzati nell’isolamento a cappotto.

I pannelli in polistirene espanso estruso, contrassegnato dalla sigla XPS (da eXtruded PolyStyrene foam), vengono realizzati a partire da granuli di polistirene nuovi e da polistirene proveniente da riciclo. Il materiale di partenza viene inserito in una macchina di estrusione che lo fonde ed aggiunge materiale espandente ignifugo di altro tipo, a seconda delle necessità. La massa che ne risulta viene fatta passare attraverso un ugello a pressione che ne determina la forma. Il risultato del processo produttivo è un materiale isolante a struttura cellulare chiusa.

Il polistirene espanso estruso si può trovare in commercio sotto forma di pannelli con o senza pelle. La pelle è costituita da un addensamento superficiale del materiale che gli conferisce un aspetto liscio e compatto. I pannelli senza pelle sono ottenuti, invece, fresando la superficie per renderla compatibile con collanti, calcestruzzo, malte ecc. La superficie può essere lavorata in funzione dell’applicazione durante o in seguito all’estrusione.

Questo tipo di isolante viene utilizzato sia da solo che accoppiato con cartongesso, pannelli in legno e laminati plastici o metallici.

Applicazioni del Polistirene Estruso

Il polistirene estruso (XPS) è una soluzione ideale per l’isolamento termico di strutture che richiedono un’elevata resistenza meccanica, anche in condizioni di forte sollecitazione. Grazie alla sua impermeabilità, offre una protezione eccellente contro la presenza di umidità e infiltrazioni d’acqua, rendendolo particolarmente adatto per applicazioni in ambienti umidi.

Questo materiale garantisce prestazioni affidabili e durature nell’isolamento di solai, pareti, coperture sia piane che inclinate.

Inoltre, è particolarmente efficace nel sistema di copertura a tetto rovescio, dove viene posizionato sopra lo strato impermeabile. Inoltre, l’XPS può essere facilmente tagliato e modellato per adattarsi a diverse necessità progettuali.

Dunque, le principali applicazioni del polistirene estruso riguardano:

• isolamento per tetti piani;
• isolamento di tetti a falda;
• isolamento di parete dall’esterno;
• isolamento in intercapedine;
• isolamento contro terra e sottofondazioni;
• isolamento solai e pavimenti;
• elementi prefabbricati e pannelli sandwich.

Caratteristiche Tecniche del Polistirene Estruso

Il suo ottimo valore di conduttività termica λ e la somma delle altre sue caratteristiche quali la resistenza alla compressione, lo scarsissimo assorbimento d’acqua e una facile lavorabilità lo rendono certamente uno dei migliori isolanti termici presenti sul mercato.

Al fine di rispettare tali requisiti, l’XPS può rappresentare un’ottima soluzione progettuale in quanto, grazie alle sue proprietà, permette di far fronte ad alcune grandi criticità che i tecnici posso incontrare.

L’XPS rappresenta, dunque, una soluzione ideale per queste applicazioni, offrendo prestazioni affidabili in condizioni di elevata umidità e contatto diretto con il terreno.

Per garantire la conformità alle normative antincendio vigenti nella maggior parte dei paesi europei, i pannelli in polistirene espanso estruso (XPS) vengono classificati in Euroclasse E secondo la norma EN 13501-1. Questo livello di prestazione viene ottenuto attraverso l’integrazione di ritardanti di fiamma direttamente nella matrice polimerica del materiale.

L’XPS, essendo un materiale plastico combustibile, diventa meno infiammabile grazie a questi additivi specifici. Se installati e utilizzati correttamente, i pannelli in XPS non comportano un incremento significativo del rischio di incendio, garantendo così sicurezza e affidabilità nelle applicazioni edilizie.

L’XPS si distingue tra i materiali isolanti per le sue eccellenti prestazioni, grazie a un valore di conducibilità termica tra i più bassi disponibili. L’isolamento termico rappresenta un elemento importante per ridurre le emissioni inquinanti in edilizia e diminuire i consumi energetici, contribuendo in modo significativo alla sostenibilità ambientale.

Inoltre, l’XPS è completamente riciclabile, sicuro per la salute e per l’ambiente. Gran parte dei residui di produzione vengono recuperati e reintegrati nel ciclo produttivo, rendendo questo materiale una scelta sostenibile ed efficiente per l’edilizia moderna.

Differenza tra Polistirene Espanso ed Estruso

È importante distinguere tra il polistirene espanso estruso (XPS) e il polistirene espanso sinterizzato (EPS), poiché presentano differenze significative in termini di processo di produzione, caratteristiche tecniche e ambiti di utilizzo.

L’EPS è un materiale a bassa densità ampiamente utilizzato nell’edilizia moderna. Grazie alla sua versatilità e alla semplicità di posa in opera, trova applicazione nell’isolamento dell’involucro edilizio, risultando particolarmente apprezzato in questo settore.

Per la produzione dell’XPS, i granuli vengono fusi in un estrusore, seguendo un procedimento diverso rispetto all’EPS. Il risultato è un materiale con una struttura più compatta, robusta e rifinita.

Dal punto di vista delle proprietà, l’EPS si presenta morbido al tatto, mentre l’XPS si distingue per la maggiore resistenza alla compressione e la compattezza. Queste caratteristiche rendono l’XPS particolarmente adatto per l’isolamento termico di edifici sottoposti a carichi e sollecitazioni significativi, garantendo prestazioni superiori rispetto all’EPS in termini di capacità di sostenere pesi elevati.

Marcatura CE e UNI EN 13164

Per i prodotti in polistirene estruso, la norma di riferimento è la UNI EN 13164 Isolanti termici per edilizia - Prodotti di polistirene espanso estruso ottenuti in fabbrica- Specificazione. La norma specifica i requisiti per i prodotti di polistirene espanso estruso ottenuti in fabbrica, con o senza finiture superficiali o verniciature, che sono utilizzati per l’isolamento termico degli edifici. Descrive, inoltre, le caratteristiche del prodotto e include procedimenti di prova, valutazione di conformità, marcatura ed etichettatura.

Posa in Opera dei Pannelli in Polistirene Estruso

La posa in opera dei pannelli può essere realizzata fondamentalmente con tutti gli adesivi idonei al polistirene. Tra questi, ad esempio, guaine adesive applicate a freddo, adesivi poliuretanici ed adesivi a base di cemento. In generale, occorrerà usare adesivi privi di solventi ed attenersi alle indicazioni e prescrizioni del produttore.

I pannelli isolanti potranno essere tagliati, al fine di dar loro una forma, con cutter, seghetti a mano, elettrici, radiali ed anche con filo caldo. La temperatura massima in servizio permanente sarà di 75°C. Con temperature superiori possono verificarsi deformazioni permanenti.

Lo stoccaggio dei prodotti in polistirene, essendo manufatti leggeri, richiede riguardo l’impiego di una pellicola protettiva resistente agli UV.

Esempi di Pannelli e Produttori

Di seguito un elenco dei principali produttori di polistirene estruso.

• EDILTEC: Offre lastre per l'isolamento termico come X-FOAM HBD e X-FOAM LMF, caratterizzate da resistenza alla compressione e bordi specifici.
• ISOLMAR: Propone una vasta gamma di prodotti in poliuretano espanso e polistirene estruso, tra cui STIREN X-WAFER e POLYPANN- 4MF.

Campi di Impiego dei Pannelli Sandwich

I pannelli coibentati sono largamente impiegati nella realizzazione di coperture di tetti, per isolare le pareti interne ed esterne, per isolare pavimenti di edifici privati, commerciali e industriali. Sono una validissima alternativa ai pannelli tradizionali, anzi rispetto a questi ultimi presentano grandi vantaggi.

Sono tanti e diversi i capi di impiego dei pannelli sandwich è quello che riguarda le coperture per tetti questo perché i vantaggi legati a questo utilizzo sono davvero tanti.

Pannelli Sandwich per la Comunicazione Visiva

I pannelli sandwich rappresentano una soluzione ideale per la comunicazione visiva grazie alla loro struttura composita che unisce leggerezza, rigidità e resistenza.

Stampa su Pannelli Sandwich Personalizzati

I pannelli sandwich sono materiali compositi costituiti da una configurazione a tre strati: due facce esterne solide e un cuore interno leggero ma di spessore consistente, che offre un’eccellente combinazione di peso ridotto, robustezza e solidità strutturale.

Elettra Officine Grafiche offre un servizio professionale di stampa su pannelli sandwich personalizzati, ideale per applicazioni pubblicitarie, allestimenti fieristici, segnaletica e decorazioni.

Grazie a tecnologie di stampa avanzate, assicuriamo colori brillanti, dettagli nitidi e una qualità impeccabile, il tutto a prezzi competitivi senza compromessi sulla resa finale.

Caratteristiche Principali dei Pannelli Sandwich

Formati Disponibili: offriamo diversi formati standard per la stampa su pannelli sandwich, ideali per ogni esigenza:

• 100 x 140 cm: perfetto per grandi insegne pubblicitarie e cartellonistica da esterno.
• 70 x 100 cm: versatile per fiere, eventi e allestimenti interni.
• 50 x 70 cm: ideale per segnaletica informativa e display promozionali di medie dimensioni.
• Formati personalizzati: possiamo realizzare pannelli su misura per adattarsi a qualsiasi progetto di comunicazione visiva, garantendo massima flessibilità.

Materiale di Alta Qualità: i nostri pannelli con struttura a sandwich sono durevoli e resistenti:

• Superfici esterne rigide che assicurano una stampa nitida e vivace.
• Nucleo centrale leggero per facilitare la movimentazione e l’installazione.
• Resistenza agli agenti atmosferici, ideale sia per uso interno che esterno senza rischio di deformazioni.

Spessori Disponibili

• 10 mm: adatto per applicazioni leggere e per ambienti interni.
• 19 mm: ideale per progetti che richiedono maggiore robustezza e stabilità, perfetto per esposizioni all'aperto.

Opzioni in Stampa di Alta Definizione: personalizza i tuoi pannelli sandwich con diverse soluzioni di stampa:

• Solo fronte: ideale per montaggi a parete o espositori con una sola facciata visibile.
• Fronte-retro: perfetto per totem pubblicitari, espositori bifacciali o segnaletica sospesa, garantendo visibilità da entrambi i lati.

Tipologie di Taglio Personalizzato

• Taglio squadrato: per un design pulito e lineare, adatto a pannelli informativi, insegne aziendali e cartellonistica classica.
• Taglio sagomato: per un effetto creativo e su misura, seguendo contorni particolari come loghi, scritte e design artistici, ideale per attirare l'attenzione del pubblico.

Finiture Disponibili per un Tocco Finale Professionale

• Bordatura bianca: dona un aspetto luminoso, fresco e moderno, perfetto per ambienti minimalisti o spazi commerciali contemporanei.
• Bordatura nera: per un effetto elegante e raffinato, che esalta il contrasto e valorizza i dettagli grafici.

Vantaggi Stampa su Sandwich di Elettra

Elettra Officine Grafiche offre numerosi vantaggi nella stampa su pannelli sandwich, grazie alla qualità dei suoi servizi. Ecco alcuni dei principali punti distintivi che rendono questa soluzione ideale per la comunicazione visiva:

• Alta Qualità di Stampa: Elettra utilizza tecnologie avanzate per garantire che le stampe siano precise, con colori brillanti e dettagli nitidi. Le superfici lisce dei pannelli sandwich sono ideali per ottenere risultati di alta qualità, anche per stampe di grande formato.
• Flessibilità nei Formati e Personalizzazioni: I nostri pannelli possono essere tagliati su misura e adattati a qualsiasi esigenza, sia per progetti standard che per richieste più complesse. Questa flessibilità consente a Elettra di realizzare soluzioni personalizzate per ogni tipo di comunicazione visiva.
• Durata e Resistenza: La stampa su pannelli sandwich è resistente agli agenti atmosferici, rendendola ideale per applicazioni esterne. Inoltre, la robustezza del materiale garantisce che le stampe rimangano intatte nel tempo, anche in condizioni di uso intenso.
• Soluzione Leggera e Facile da Gestire: Nonostante la resistenza, i pannelli sandwich sono leggeri, il che facilita il trasporto e l'installazione. Questo rende la stampa su questi pannelli particolarmente vantaggiosa per allestimenti mobili, fiere e eventi.
• Eccellente Rapporto Qualità-Prezzo: Grazie alla sua combinazione di leggerezza, resistenza e superficie ideale per la stampa, il pannello sandwich offre un ottimo rapporto qualità-prezzo. È una soluzione economica senza sacrificare la qualità visiva.
• Tecnologia di Stampa UV diretta: Elettra utilizza tecniche di stampa all’avanguardia, come la stampa UV, che garantisce una resa superiore e una lunga durata nel tempo.

I pannelli in sandwich sono una scelta molto versatile per la comunicazione visiva, grazie al loro peso leggero, alla robustezza e alla superficie liscia, sono ideali per stampe di qualità.

Principali Applicazioni

• Insegne Pubblicitarie e Cartellonistica da Esterno: Sono ideali per la realizzazione di cartellonistica da esterno. La loro struttura robusta li rende resistenti agli agenti atmosferici come pioggia, vento e raggi UV, garantendo una lunga durata senza compromettere la qualità della stampa.
• Allestimenti Fieristici e Materiali Promozionali per Eventi: Nell'ambito degli allestimenti fieristici, i pannelli sandwich offrono una soluzione pratica e versatile per la creazione di stand, fondali espositivi, pareti divisorie e pannelli informativi.
• Decorazioni per Interni e Arredo Negozi: I pannelli sandwich trovano largo impiego anche nella decorazione d'interni e nell'arredo di spazi commerciali. Possono essere utilizzati per creare elementi decorativi personalizzati, pareti tematiche, pannelli divisori o rivestimenti murali.
• Segnaletica Informativa per Uffici, Musei e Spazi Espositivi: La segnaletica informativa è un altro ambito in cui i pannelli sandwich si rivelano particolarmente efficaci.
• Totem e Display Promozionali per Ambienti Interni ed Esterni: I totem e i display promozionali sono soluzioni ideali per attirare l'attenzione del pubblico in contesti sia interni che esterni.

Con Elettra, la stampa su pannelli sandwich personalizzati unisce leggerezza, resistenza e alta qualità visiva, rendendola ideale per una vasta gamma di progetti di comunicazione e arredo.

Canali in PAL (Pannelli Preisolati)

Che cosa sono i canali in PAL (detti anche canali in pannello preisolato o in pannello Sandwich)? E come si scelgono le canalizzazioni in pannello che sono quelle ideali per il tuo progetto?

I canali aeraulici in pannello preisolato sono un sistema di tubazioni e condotte che vengono progettate per l’installazione di impianti di riscaldamento, di raffreddamento, di ventilazione e di climatizzazione in varie tipologie di edifici, sia industriali che civili. Lo scopo di questi sistemi di aerazione è quello di costituire un veicolo e una barriera - anche termica - per l’aria trasportata.

Queste canalizzazioni sono costituite da un pannello isolato che, nello specifico, presenta uno strato di isolamento termico. La loro struttura è composta da una parte interna metallica e da una parte esterna in materiale plastico (poliuretano espanso). In genere, i canali in pannello Sandwich offrono una buona resistenza termica, un’elevata capacità di isolamento acustico e una protezione ottimale contro l’umidità.

I pannelli preisolati sono generalmente realizzati in materiali come l’alluminio, il poliuretano, la vetroresina o altri materiali compositi, che offrono sia un’eccellente resistenza termica che un ottimo isolamento acustico.

I canali in PAL hanno tipicamente una sezione rettangolare, quadrata o, in alcuni casi, circolare. Viste le loro proprietà, trovano applicazione anche in ambienti dove è necessario mantenere un elevato livello di igiene. Proprio a questo scopo, si possono progettare degli impianti prodotti con materiale antibatterico o autopulente - due soluzioni a cui dedicheremo degli specifici approfondimenti. Inoltre, il pannello Sandwich è indicato anche per tutti quegli ambienti che sono a contatto con atmosfere aggressive. In questi casi, spesso si opta per un prodotto anticorrosione.

Da ultimo, possiamo dire che le canalizzazioni in PAL possono essere usate sia per progetti in interni che in esterni.

Un impianto aeraulico in pannello preisolato è costituito da un telaio metallico, una lastra di coibentazione in poliuretano espanso, una lastra di finitura in lamina di alluminio e una serie di tubazioni in polipropilene, che vengono collegate tra loro attraverso dei raccordi specifici.

Il telaio dell’impianto in PAL è fissato al muro per mezzo di apposite staffe. La lastra di coibentazione è in grado di fornire una buona resistenza alla condensa e di mantenere inalterate le caratteristiche di isolamento termico. La lastra di finitura in alluminio è essenziale affinché la struttura possa resistere ai raggi UV e agli agenti atmosferici.

Il pannello preisolato si è affermato come uno dei materiali migliori per la costruzione di canalizzazioni aerauliche a uso industriale e civile. Come mai il mercato si è orientato in modo così netto verso questa soluzione tecnica? In altre parole, quali sono i benefici che i progettisti ricavano dall’utilizzo di impianti aeraulici in pannello preisolato? I canali in PAL sono progettati anche per evitare la dispersione di calore.

Abbiamo visto che i canali in pannello preisolato hanno dimensioni più contenute rispetto ad altri tipi di soluzioni tecniche. I materiali utilizzati nella realizzazione degli impianti costruiti in pannello Sandwich sono sicuri, robusti e resistenti alla corrosione.
